●实训平台背景
飞机大部段数字化调姿对接系统广泛用于机身各部段对接、全机对接成形、机翼与机身对接等，可迅速精确的完成拟合、路径规划、姿态调整、对接。其有效提升装配质量、降低装配时间，在包括中国商飞、沈飞、西飞等各大主厂广泛应用，是航空数字化装配重要的组成部分。
●实训平台概述

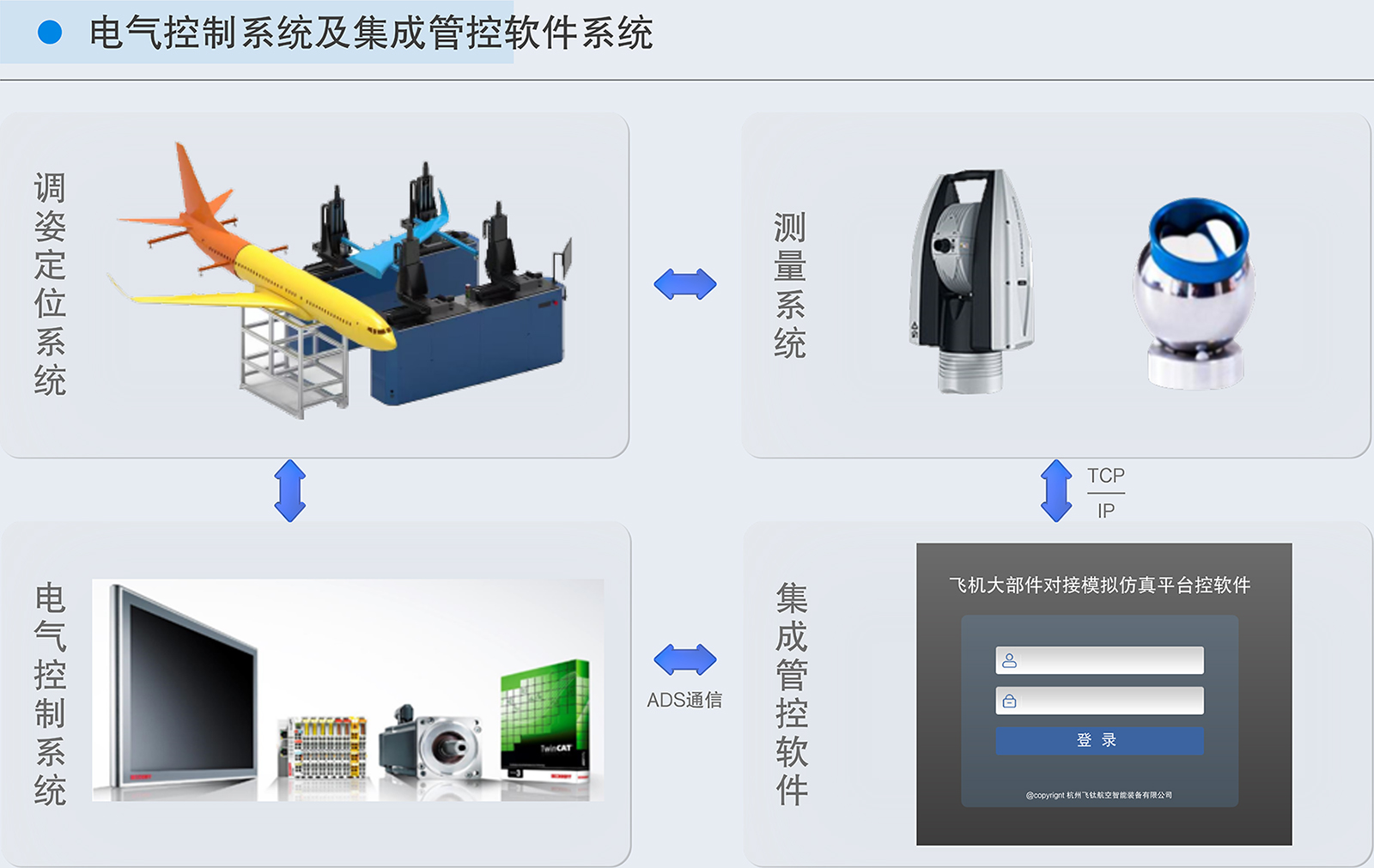

本实训平台完全模拟飞机调姿对接系统，集成软件和控制系统和主机厂实际生产使用的版本一致，硬件部分采用基于真实件简化缩小的模拟件。帮助学员掌握飞机调姿对接原理、工艺流程，设备原理、操作流程，数控编程方法，通过实训平台掌握的理论知识和操作技能，可直接应用到各大飞机制造厂实际生产当中。

活动段	长度直径重量	1500mm 1400mm 60Kg
固定段	直径	1400mm
调姿精度	位置精度位置精度	< 0.5mm < 0.5mm
行程	航向方向对称方向垂直方向	200mm 150mm 150mm
数控定位器	数量自由度定位精度	4 3 <0.1mm
姿态测量	客户自配激光跟踪仪或者选配双目视觉测量系统
